水控器操作使用步驟
實際測試參考:
1.自來水加裝噴淋頭后，每分鐘出水量，
約為5L左右(壓力和管徑略有差異)
2.正常平均持卡人洗澡，用水10分鐘足夠，
也就是用水50L/人次，3元費用足以。

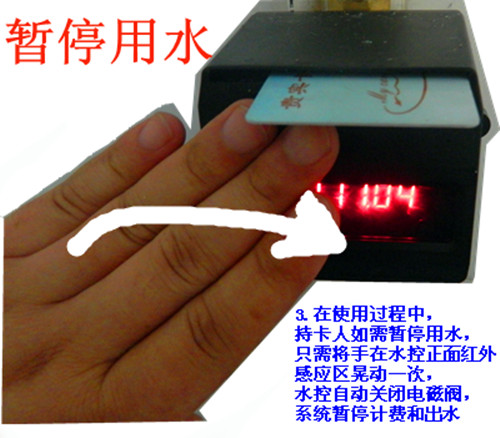

（獨有紅外暫停用水功能，在用洗發精或者沐
浴露搓揉階段，無需拔卡，揮手即可停止出
水，停止計費，真正做到節水目的，節約費
用。杜絕國內老款水控，搓揉階段只是人為避
讓噴淋水，白白浪費現象)
3.正常熱水收費標準每分鐘0.3元，
多用多付費，少用少付費。
4.每立方水為1000L，按照測算為200分鐘，
如單價0.3元/分鐘，可實現60元/立方的價值
以上供參考，實際收費標準，可以設定調節
| IC卡淋浴水控器 |
|
| 型號： |
CM-W620C |
| 點擊： |
17651 次 |
| 描述： |
硬件技術參數
工作電壓：DC12V
工作電流：300mA
工作頻率：13.56MHZ
外型尺寸：195mm×130mm×33mm
屏幕顯示：6段數碼管顯示
支持卡型：Mifare1 卡
讀卡時間：≤0.3秒
讀卡距離：≤50mm
記錄容量：30000條
黑名單容量：10000條
通訊方式： RS485模式
暫停方式：紅外觸發閥門開關
工作溫度：-10℃～+70℃
工作濕度：≤100%
功能特點
1、消費模式：1、計時消費、
2、將卡放在水控器上并出水，根據開啟時間長短或計量扣除卡上的金額，若卡上余額不足，則自動關閉閥門；
3、紅外暫停方式：具有紅外觸發功能，在使用中可以通過紅外觸發開關閥門；
4、計費精度為精確到1分錢；
5、具有不同等級的收費標準設定，可以設定起步價，最低收費標準，按秒計費等；
|
吳江市紫宇電子科技有限公司
水控功能設定使用說明書
一．功能卡說明：
1）本卡僅為我公司之產品功能設定使用。
2）打√處為本卡實際使用功能卡。如：附件（1）本卡為《起步價格》設定卡。
3）本卡可根據客戶之需要配備相應功能卡。
附件（1）： 功能卡
二．功能值設定：
|
代碼 |
功能 |
設定范圍 |
出廠設定 |
客戶自定義 |
|
A |
起步價設定值 |
0.00—5.00元 |
1元 |
|
|
C |
起步時間設定值 |
1—60分鐘 |
3分鐘 |
|
|
F |
單位時間設定值 |
1—60秒 |
6秒 |
|
|
E |
單位價格設值 |
0.01—0.2元 |
0.03元 |
|
三．功能卡使用說明：
1）起步價設定（A）：當插卡使用時對所發生之基本費用設定。
2）起步時間設定（C）：當插卡使用時對所發生基本時間設定。
3）單位時間設定（F）：使用過程中對所發生之扣費時間設定。
4）單位價格設定（E）：使用過程中對所發生之費用設定。
案例說明：按出廠設定值說明，插卡開始使用時起，為3分鐘內扣去1元基本費用。以后按使用時間扣費，以6秒/單位扣費0.03元/次。
設定：使用時間為15分鐘，基本費1元，3分鐘后繼續使用12分鐘為3.6元，合計費用為：4.6元。
公 式：基本費（3分鐘1元）+后續使用單位時間（6秒0.03元）=實際扣費。
第一頁
吳江市紫宇電子科技有限公司
水控功能設定使用說明書
四．設定方法說明：
1）將水控系統接通+12V電源，數碼管顯示為0.（為待機狀態）。
2）應對所用功能卡插入水控插卡孔。數碼管將顯示出廠設定值。
如：使用起步價設定卡（A），數碼將顯示“A”為代碼。出廠設定值：1.00（為1.00元）。
3）用手掌碰觸或靠近水控正面面板，出廠設定值將以“1”為單位增加。（同時蜂鳴器發出提示音）。反復操作數值以0.1元不斷遞增。1.00—1.10—1.20.
4）設定值為循環操作方式。當數值遞增至最高設定值將返回最小設定值在做遞增。直至客戶所需要之設定值停止操作，拔出設定卡完成設定。
如：起步時間設定，最小值為：0.00 最大值為：5.00 當達到5.00后返回到0.00繼續設定數值遞增。
案例說明：以起步價設定說明。（設定：基本收費每10分鐘2元）為例。
（1） 插入起步價設定卡，數碼管將顯示出廠設定值”1” 用手掌碰觸或靠近水控正面，聽到提示音并數碼管顯示“2”拔出設定卡完成第一步設定。及為扣費2.00元。
（2） 在插入起步時間設定卡（C），數碼管將顯示代碼（C），出廠設定值”3” 用手掌碰觸或靠近水控正面，聽到提示音并數碼管顯示“4”如此持續設定至數值為“10”拔出設定卡。完成基本費用設定。及為/10分鐘扣費2元。
出廠設定值 修改后設定值
4）其它設定操作方式同此方式一樣。
